1、引言

     美國Topcon全新的巔峰之作、業界最先進的GR-5 GNSS，接收機集成了最新的專利技術Vanguard 芯片，超級通用跟蹤通道、柵欄天線等業內領先的專利技術，即使在野外極具挑戰的惡劣環境下進行RTK測量，GR-5仍能為提供優異的GNSS定位性能和無與倫比的定位精度，并快速獲取可靠RTK固定結果。支持多星座系統的226個超級通用通道，該專利技術確保226通道中的任意通道可以跟蹤任意衛星系統內的任意一顆衛星的任意一個頻段的信號（比獨立的440通道應用價值更高）。確保拓普康用戶可以在任意時間段可以收到最多高質量的衛星信號，滿足野外各種復雜環境下RTK定位需求。

全新一代的GR-5 GNSS 接受機不僅可以接收GPS、 GLONASS 和Beidou(BDS)衛星系統所有信號，同時還可以接收所有在建衛星系統的信號，包括Galileo 和QZSS。

拓普康專利的柵欄天線（Fence Antenna）技術，再一次樹立了行業新標準，拓普康柵欄天線采用革命性的設計理念，在衛星跟蹤方面具有非常優異的性能，是業界同類產品無法比擬的。柵欄天線在追蹤低仰角衛星方面也具有非常卓越的表現，相比同類天線可明顯提高低仰角衛星的信噪比值，大大增強了對衛星捕獲的靈敏性和可用性，同時提高了測量點位精度和成果的可靠性。柵欄天線技術在提高RTK接收機定位性能的同時，還具有業界領先的多路徑抑制能力，適應野外非完全隱蔽區域如房角、樹下等各種惡劣條件下的測量需求。配備有柵欄天線技術的拓普康GR-5 接收機是目前業界最高水準的一款RTK測量型接收機，為GR-5接收機提供了無與倫比的信號接收能力和卓越的多路徑抑制效果，及時在野外苛刻的困難條件下，柵欄天線技術仍能為拓普康用戶提供高質量的衛星信號和測量結果，是您測量結果，是您野外測量最理想的作業伙伴。

拓普康GR-5 GNSS接收機采用先進的人體工學設計工藝。輕便堅固的鎂合金機身，便捷的按鍵，明亮的指示燈，大容量的存儲卡，易裝卸的電池，超低的功耗，內置電臺和手機通訊模塊，置于頂部的通訊天線，甚至包括接收機重心的分布等等。

     靜態測量標稱精度為：

                     平面：  3mm+0.5ppm
                     高程：  5mm+0.5ppm

     動態RTK測量標稱精度為：

                     平面：   10mm+1ppm
                     高程：   15mm+1ppm

          為驗證GR-5接收機的測量精度和作業性能，湖南金緯測繪系統有限公司技術服務部對GR-5接收機測量精度和性能進行了實地測試。

2、測試內容

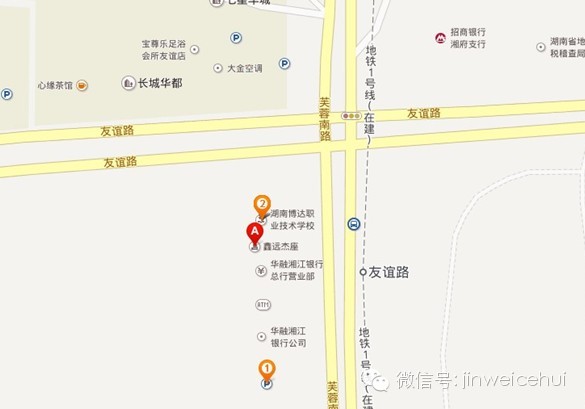

本次測試采用美國Topcon GR-5接收機（1+2）內置電臺模式，將基準站架在公司樓頂(長沙市芙蓉南路一段828號鑫遠杰座大廈）。

主要測試內容為：

（1）在不同的惡劣觀測條件下（樹下及高樓墻角），檢驗GR-5接收機求固定解的速度、定位的精度及可靠性；

（2）采用內置電臺模式，在離基準站較遠的地方，檢驗GR-5接收機定位的精度、及求固定解的速度及可靠性；

 （3）檢驗GR-5內置電臺在城市測量的最遠作業距離。

3、測試過程及測試結果

（1）2014年2月27日下午三點，在低遮擋環境（芙蓉南路中間），移動站采用2米對中桿的方式進行測量，觀測過程中信號穩定，快速得到固定解狀態，測量點精度均達到標稱精度。

（2）接著在鑫遠杰座大廈樓下遮擋比較嚴重的地方（靠近大廈的樹下）進行觀測，觀測過程中信號比較穩定，快速得到固定解，測量點精度均達到標稱精度。

（3）在鑫遠杰座大廈樓下墻角處，大樓高28層，西南方全部遮擋，西北角隔一條馬路，有28層大樓遮擋，10秒內得到固定解，測量點精度達到標稱精度要求。

（4）測試在離基準站較遠的地方進行GR-5內置電臺測量的精度及可靠性測試中，我們開車沿芙蓉南路一直往南，將流動站置于天窗外，汽車以60KM/H的速度行駛，此過程中儀器始終處于固定解狀態，且精度穩定。

（5）GR-5接收機采用內置電臺模式測量，最遠達到11.074公里（如下圖）。

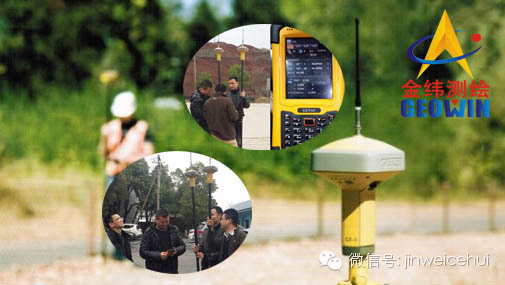

（6）在用戶單位湖南省第二測繪院內，測試GR-5接收機在內置電臺模式的距離及搜星速度，求固定解速度和穩定性，地點：暮云鎮，距基準站距離：10.458公里。（如圖所示）

（省測二院信息中心劉主任現場見證）

（省測二院三分院李副院長現場檢驗測試情況）

（7）性能測試結論：

通過對以上幾種測試環境和方式的實地檢驗，美國拓普康GR-5接收機在遮擋嚴重的樹下和高樓墻角等惡劣環境下以及在內置電臺超遠距離的測量過程中表現完美。特別是在高樓墻角下能夠快速求得固定解，內置1W數字發射/接收電臺作用距離達到11.074公里的情況下也能夠快速得到固定解并非常穩定，充分體現了美國拓普康GR-5 GNSS接收機其世界領先的技術、穩定的性能，是廣大測量用戶最信賴的GNSS產品。
