該儀器可用于定位鋼筋和導線管，去應力電纜，焊接空隙和混凝土蓋層等信息，國際上也用該款設備做耐火材料缺陷檢測，深受用戶好評。

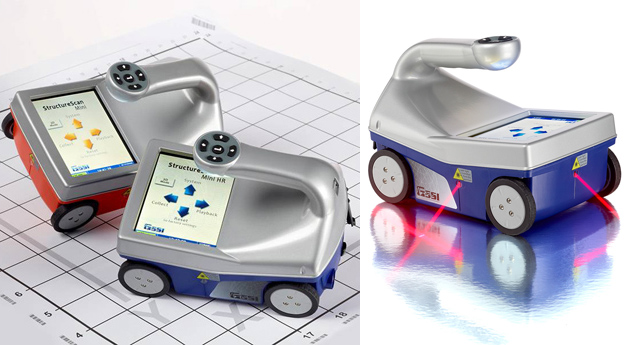

一體化設計，無需外接主機&電纜，內置1600MHz天線（橘色）或2600MHz天線（藍色）。能夠探測厚度達30厘米（2600MHz天線）或40厘米（1600MHz天線）的加固混凝土結構，收集混凝土的數據并能直接保存到內部的存儲卡中，通過液晶顯示屏觀看數據。

此掃描儀只有3磅重，這樣的便攜性使它更能勝任各種形形色色的工作。新一代的GPR能自動探尋目標，從而幫助使用者理解數據。當探測到混凝土下的鋼筋和導線管后，專門為此設計的軟件能很清晰的通過小圓點來顯示目標。該儀器包括一個完整的激光定位系統，利用正前方和兩側激光從而幫助使用者準確的定位被測物體。

特點：

◆ 無損檢測：打破傳統檢測方式，無需破壞物體結構對其進行內部探測；

◆ 高效工作：可快速掌握數據采集及處理，快速檢測，提高工作效率。

◆ 高精度探測：儀器內置1600MHz或2600MHz高頻天線，精度更高，圖像更直觀。

◆ 一體化設計：主機、探頭和定位系統為一體的檢測工具；在狹小空間內也能對被測物進行檢測

◆ 專業設計：三側激光定位，便于測量標定。

◆ 自動探查目標：具有自動探測目標的性能，用小圓點標出識別的目標，幫助資料解釋；

◆ 耐用性：高強度塑膠外殼和輪子更加堅固耐用。

◆ 數據顯示：可解釋二維或三維數據。

可解決的問題：

◆ 定位鋼筋和導線管建筑學家們在進行鉆孔、切割、挖空之前，使用探地雷達來保證灌入混凝土的區域是否安全，這樣就能立即看出自動定位目標的好處。

◆ 確定混凝土下的去應力電纜的位置和深度該儀器能幫助建筑學家們找到去應力電纜的位置和深度。讓此儀器來識別測區的特性，例如哪里的線纜褶皺處能安全附加別的線纜。

◆ 勘測混凝土層的厚度建筑商和工程師們都使用該儀器來測定懸梁或板梁的厚度。

◆ 對耐火材料內部缺陷，空洞進行無損檢測。

技術參數：

◆ 中心頻率：1600MHz /或2600MHz

◆ 探測深度：40cm/30cm

◆ 重量（含電池）：3.3磅（1.6kg）

◆ 尺寸：15.24（寬）×17.78（高）×22.86（長）

◆ 支持語言：英語，西班牙語，法語，中文

案例一：手持式結構掃描透視儀用于鋼筋位置及數量檢測

鋼筋網三維成像圖示

數據顯示鋼筋和塑膠導線管

（游標標出了超過的導線管的位置）

用自動搜索目標標出了兩個深度的

鋼筋數據顯示

案例二：手持式結構掃描透視儀用于耐火材料缺陷檢測
